Einfacher Bausatz Universal mit 3,5 m Edelstahlseil

Der einfache Bausatz Universal mit 3,5 m Edelstahlseil ist für die Befestigung eines Sonnensegels bei geringem Platzbedarf zwischen Sonnensegel und Montagefläche bestens geeignet. Für den Sonnenschutz, z.B. an Balkonen mit unserern speziellen Senkrecht-Sonnensegeln oder als Innendekoration mit Seilspanngarnitur zur Montage an einem Seil, kann dieser Bausatz optimal verwendet werden. Das Führungsseil wird dabei auf der oberen Seite über die Laufhaken mit dem Sonnensegel verbunden. Der untere Teil des Sonnensegels ist dabei nicht mit dem Seil verbunden. In diesem Komplett-Set sind alle notwendigen Einzelteile zur Montage eines einzigen Sonnensegels an einem Edelstahlseil enthalten.

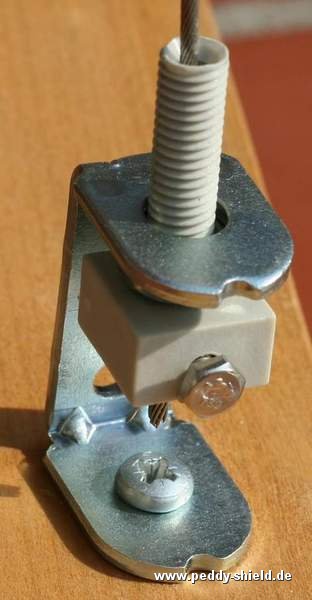

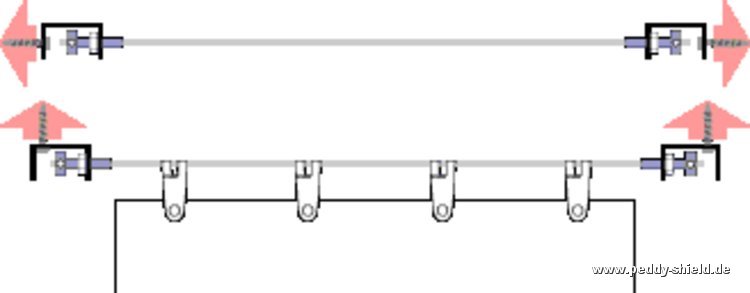

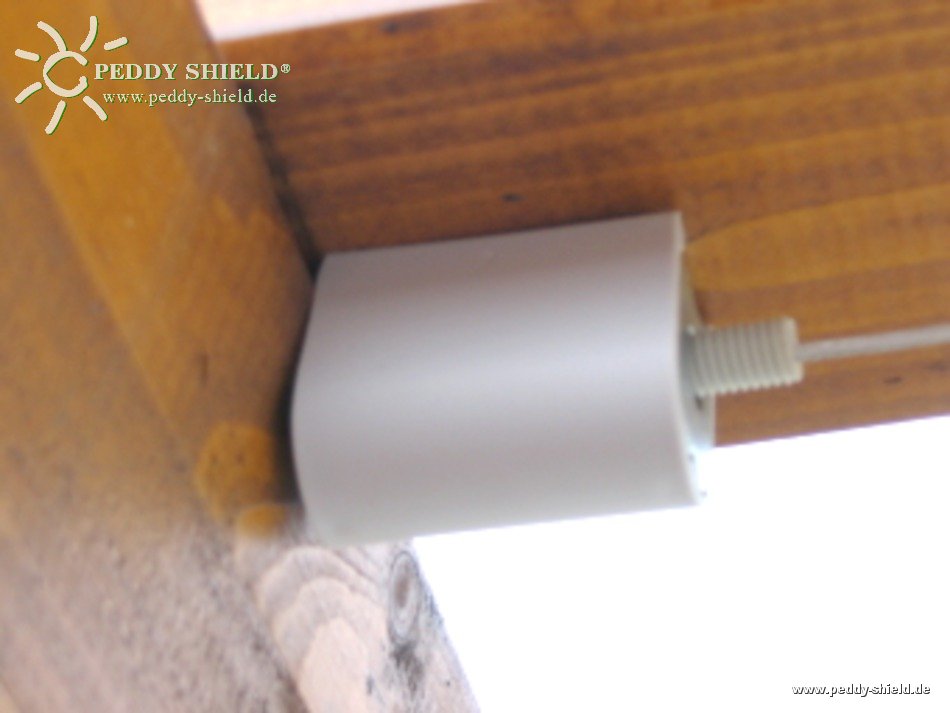

Zur Befestigung des Edelstahlseils werden die zwei U-Winkel mit den im Paket enthaltenen Schrauben und Dübeln an die dafür vorgesehene Fläche montiert. Bei einer Standardmontage werden die Winkel entweder mit der Schraube zum Seil im 90° Winkel (Scherbelastung) oder am Schenkel des U-Elements (Zugbelastung) an Holz- und Mauerwerken geschraubt. Bei Aluminiumkonstruktionen hingegen dürfen die Winkel nicht mit einer Zugbelastung beansprucht werden. Für diesen Fall muss die Montage des U-Profils mit den passenden Alu-Bohrschrauben zum Seil im 90° Winkel erfolgen. Anschließend wird die komplette Spannschraube in die U-Winkel gesetzt. Diese wird zum Fixieren und Spannen des Edelstahlseils benötigt. In den Kopf der Spannschraube werden ein Spannbügel und eine Vierkantmutter eingelegt. Die Seile werden jeweils durch eine Hohlschraube geführt und mit der Sechskantschraube fixiert. Dabei sollten Sie ca. 1 – 2 cm des Edelstahlseils überstehen lassen. Auf dem Außengewinde der Spannschraube stützt sich eine Mutter auf dem Abspannhaken ab. Das Seilende wird durch Drehen der Mutter mit einem Montageschlüssel nach außen bewegt. Dies führt zur Spannung des Edelstahlseils. Nach dem Fixieren und Spannen des Seils stecken Sie die Abdeckkappe unter leichtem Druck einfach von oben auf das U-Element – damit sitzt die Abdeckkappe fest. Diese schützt und deckt gleichzeitig die Einzelteile des Winkels sowie den hinteren Teil der Spannschraube. Sie erhalten damit eine optisch attraktivere Befestigungslösung.

Im Paket enthalten sind:

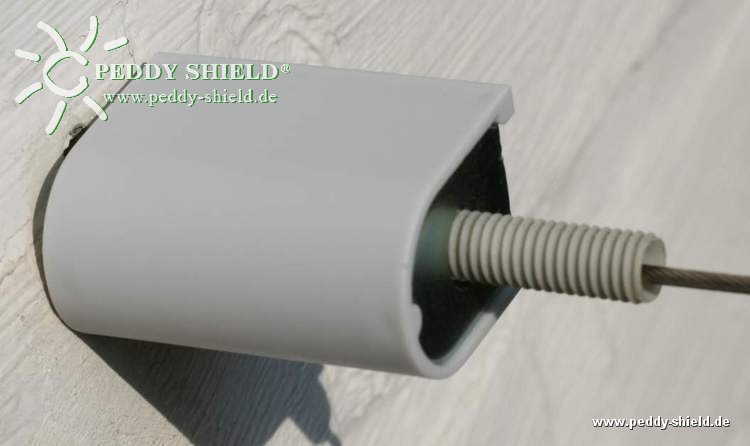

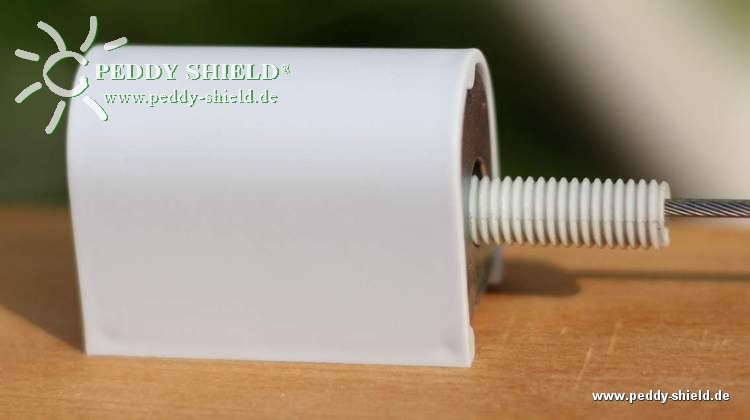

• 2 Abdeckkappen (L43 mm x H30 mm x B24 mm) aus grauem, UV-beständigem Kunststoff
• 2 Spannbügel aus Edelstahl
• 2 Spannschrauben aus hellgrauem Kunststoff
• 2 U-Profile aus verzinktem Stahl
• 1 Edelstahlseil in der Länge 3,5 m
• inkl. Montagezubehör (für Holz und Mauerwerk)

Hinweis:

Die dazugehörigen Sonnensegel sind im Paket nicht inbegriffen. Bitte bestellen Sie diese in der notwendigen Größe und Anzahl unter der Kategorie Sonnensegel. Das Komplett-Set deckt das Montagezubehör für die Befestigung eines Sonnensegels an einem Führungsseil ab. Zusätzlich können die Abdeckkappen auch mit einer Chromschicht versehen bestellt werden, welche die gesamte Spannschraube abdecken.

Tipp:

Bei Erstmontage oder bei Hakeln der Laufhaken, das Seil mit ein paar Tropfen Nähmaschinen- / Fahrradöl auf einem Läppchen fetten.
